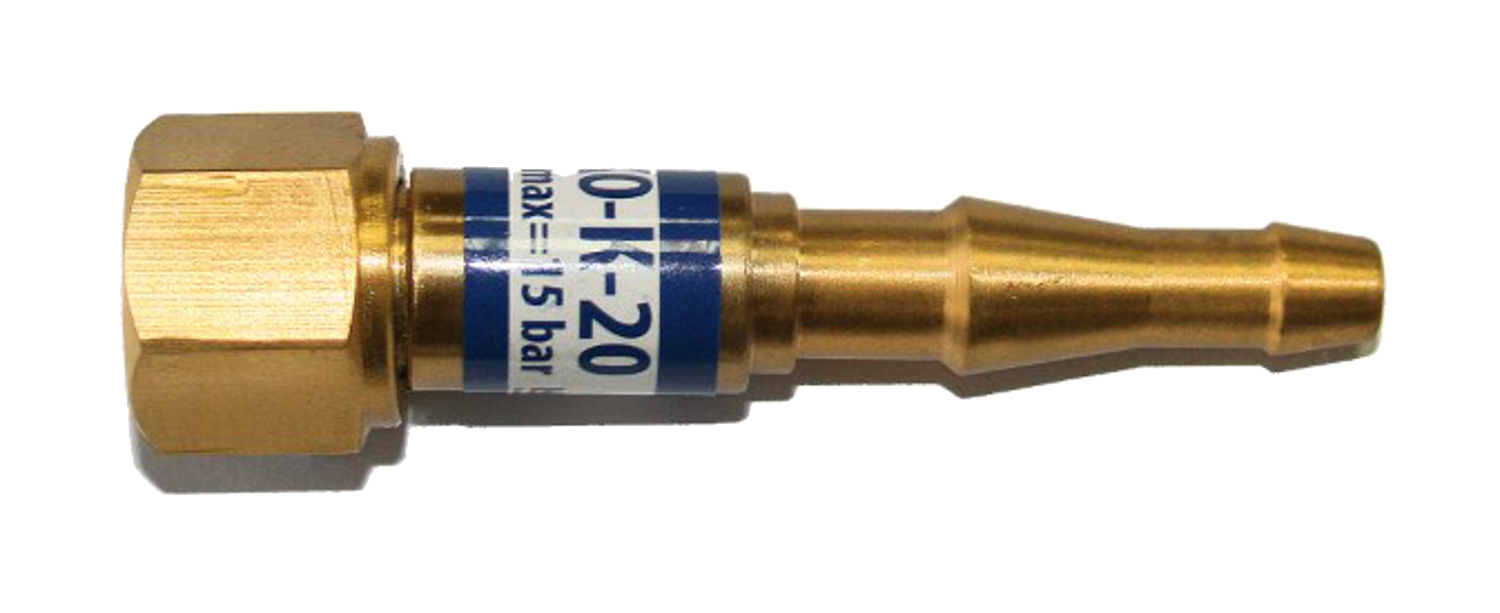

Name: Клапан обратный КО-К-20 на вход резака
SKU: 446531002
Price: 65902.0 UZS
Availability: InStock

Самовывоз
Курьером

Описание

Характеристики

Отзывы

Описание

Клапаны обратные КО предназначены для предотвращения обратного потока газа в резиновые рукава при газопламенной обработке металлов.

Клапан обратный может присоединяться:

к выходному штуцеру баллонного редуктора;
в разрыв газового рукава;
ко входу резака (горелки);

Клапаны обратные выпускаются для использования с различными рабочими средствами:

кислород — КО-К;
горючий газ (ацетилен, пропан-бутан, метан) — КО-Г.

Клапаны обратные для каждого рода газа выпускаются в разных модификациях, отличающихся друг от друга способом присоединения к нему резинового рукава и места установки.

Типы исполнений приведены в табл. 1.

Пример условного обозначения клапана обратного (КО-Г-10,где):

КО - клапан обратный,
Г - газ/горючий газ (ацетилен, пропан-бутан, метан).

10 - место установки и присоединительные размеры:

1 - присоединение к редуктору;
0 - ниппель универсальный ∅6,3/9 мм.

Клапаны предохранительные изготавливаются в соответствии с требованиям ГОСТ Р 50402. Клапаны обратные выпускаются в климатическом исполнении УХЛ2 для типа атмосферы ll по ГОСТ 15150-69.

Технические характеристики клапанов обратных приведены в табл. 1

Габаритные размеры, мм, не более - ∅19х107

Масса, кг, не более - 0,060 (10 и 20 серия), 0,067 (30 серия)

Комплектность:

Клапан обратный в собранном виде .
Паспорт (допускается один паспорт на 10 изделий).

Устройство и принцип работы:

Устройство клапана обратного приведено на рис. 1. Газ из линии подается под рабочим давлением в клапан обратный и, преодолевая сопротивление пружины 5, открывает клапан 2 и поступает к изделию-потребителя (резаку, горелке).

При возникновении перед КО, обратного тока газа с давлением, равным или превышающим входное давление газа обеспечивается перекрытие тока газа в обратном направлении.

Рис. 1 Клапан обратный КО.

Корпус с ниппелем ∅6,3/9,0 мм;

Уплотнитель;

Клапан;

Уплотнитель;

Пружина;

Втулка с ниппелем ∅6,3/9,0 мм (для 30 серии)/ под гайку (для 10, 20 серии);

Накидная гайка 19 (М16х1,5 для 10, 20 серии).

Меры безопасности:

При эксплуатации клапана обратного необходимо соблюдать "Правила техники безопасности и гигиены труда при производстве ацетилена и газопламенной обработке металлов", требования ГОСТ 12.2.008-75 "Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытия. Требования безопасности" и "Правила безопасности для объектов, использующих сжиженные углеводородные газы" ПБ 12-609-03, утвержденные Госгортехнадзором России.

После срабатывания обратного клапана (закрытия) необходимо проверить подвижность и работоспособность клапана 2.

Запрещается работать с неисправным обратным клапаном.

Запрещается производить разборку затвора и самостоятельно осуществлять ремонт.

Присоединительные элементы обратного клапана, вентиля баллона и изделия-потребителя (резака, горелки) должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

Необходимо следить за правильностью подключения обратного клапана. Направление стрелки на этикетке корпуса должно совпадать с направлением течения газа в линии.

Правила эксплуатации:

Перед присоединением обратного клапана необходимо убедиться в исправности присоединительных элементов, отсутствии на них следов загрязнений, масел и жиров.

Перед присоединением обратного клапана, но не реже 1 раза в 6 месяцев следует проверить подвижность и работоспособность клапана 2. Проверку подвижности производить кратковременным нажатием стержня ∅3÷4 мм на торец клапана 2 со стороны входного отверстия. Проверку работоспособности обратного клапана следует проводить путем присоединения источника газопитания (азота или воздуха, не содержащего масел) к выходному отверстию обратного клапана с последующим погружением его в воду. Утечки газа через входное отверстие не допускается.

При любой неисправности необходимо немедленно закрыть запорный вентиль баллона и отсоединить клапан обратный. Категорически запрещается производить подтягивание деталей или какой-либо другой ремонт клапана обратного, присоединенного к баллону и находящегося под давлением! После окончания работы необходимо закрыть вентиль баллона.

Характеристики

Габариты

∅19 х 107 мм

Производитель

KRASS

Газ

Кислород

Вес

0,060 кг
