Name: Разъем ШР 16 (мама)
SKU: 446531255
Price: 12551.0 UZS
Availability: PreOrder

Самовывоз
Курьером

Описание

Характеристики

Отзывы

Описание

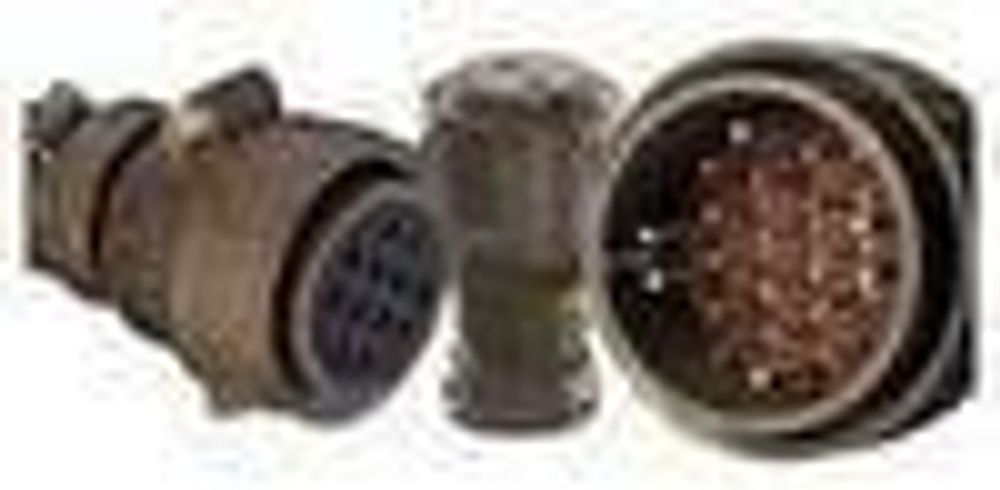

Разъемы ШР 16, ШРГ 16 – штепсельные разъёмы негерметичные, герметичные - коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой по току до 200А и 850В. Разъемы ШР, ШРГ могут насчитывать от 1 до 47 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический или пластмассовый корпус. При заказе разъемов ШР, ШРГ необходимо указывать тип корпуса: блочный (крепится на панель) или кабельный. Также следует указывать вид соединителя: вилка или розетка. В приборной части вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). В кабельной части – наоборот: вилка - "Г", розетка - "Ш". Патрубок для подсоединения кабеля может быть прямым или угловым. Для улучшения качества соединения в конструкции разъемов ШР, ШРГ предусмотрена фиксация с помощью резьбы гайки и корпуса.

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка Условный размер корпуса Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов Обозначение сочетания контактов Максимальная токовая нагрузка, А в соединителе каждого диаметра на одиночный контакт суммарная на соединитель 16 3,5 1 1 3 50 50 1,5 2 2 5 20 20

Характеристики

Тип

Соединитель

Рабочее напряжение

850 В

Количество контактов

1, 2

Диапазон рабочих температур

'-60…+60°C

Токовая нагрузка

20 А, 50 А

Ток

20 - 200 А

Сопротивление контактов d = 1,5 мм

не более 0,0025 Ом

Вид

Розетка
