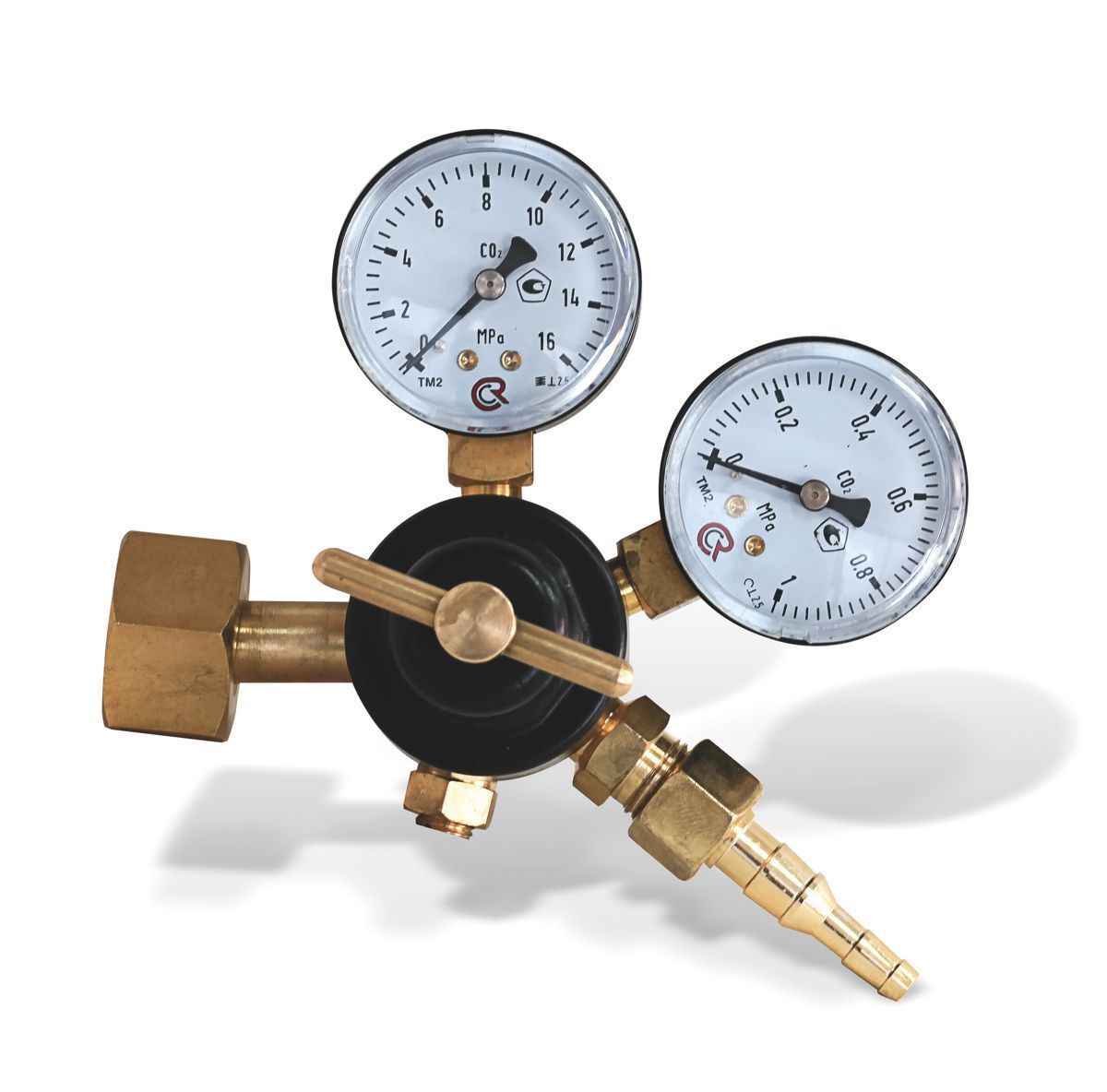

Редуктор углекислотный УР-6-2 (KRASS ПТК)

Редуктор углекислотный УР-6-2 (KRASS ПТК)
Предзаказ
Добавить в сравнение
Спросить о товаре
Под запрос
  •  Самовывоз
  •  Курьером
Описание
Характеристики
Отзывы
Описание

Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.

Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.

Редукторы выпускаются для газов:

  • кислород - БКО-50-2
  • ацетилен - БАО-5-2
  • пропан - БПО-5-2, БПО-5-2-БМ (без манометра)
  • углекислый газ - УР-6-2.

Редукторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур -25°÷+50° С.

Драгоценные металлы в изделии не применяются. Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861-89.

Комплектация:

  • Редуктор в собранном виде - 1.
  • Паспорт - 1.
  • Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм по ГОСТ 9356-7 - 1*.
  • Гайка - 1*.

*Ниппель и гайку допускается поставлять в сборе с редуктором.

Устройство и принцип работы редуктора УР-6-2

Понижение давления газа в редукторе происходит путём одноступенчатого расширения одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан. На редукторе установлены показывающие устройства.

Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута по ГОСТ 6357-81.

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.

Устройство редуктора и присоединительные размеры приведены на рис.

(Редуктор баллонный одноступенчатый)

  • Маховик.
  • Крышка редуктора.
  • Упор маховика.
  • Пружина задающая.
  • Мембрана редуктора.
  • Шайба.
  • Клапан редуцирующий.
  • Пружина клапана.
  • Корпус редуктора.
  • Показывающее устройство для определения высокого давления (кроме БПО-5-2 и БПО-5-2-БМ).
  • Показывающее устройство для определения низкого давления (кроме БПО-5-2-БМ).
  • Толкатель.
  • Элемент фильтрующий ЭФ.
  • Прокладка.
  • Гайка 32 (28 для БПО-5-2 и БПО-5-2-БМ).
  • Штуцер входной.
  • Клапан предохранительный (кроме БПО-5-2, БПО-5-2-БМ и БАО-5-2).
  • Втулка выходная.
  • Гайка 19.
  • Ниппель универсальный.
  • Хомут (для БАО-5-2).
  • Винт хомута (для БАО-5-2).

    • Меры безопасности при работе с углекислотным редуктором УР-6-2

    При эксплуатации регулятора давления во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда и требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

    Правила эксплуатации:

    Перед присоединением редуктора к баллону необходимо убедиться в исправности установленных на редукторе показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоединить редуктор к баллону и к его выходу присоединить резак или горелку и закрыть их вентили расхода газа. Установить рабочее давление и проверить герметичность соединений редуктора и "самотек". После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления.

    Перед запуском редуктора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.

    ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕДУКТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕДУКТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕДУКТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ. ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕДУКТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.

    Характеристики
    Тип
    Регулятор давления газа
    Габариты
    105 х 135 х 71 мм
    Газ
    Углекислый газ
    Вес
    0,62 кг
    Расход газа
    15 м³/ч
    Материал корпуса
    Алюминий
    Исполнение
    Одноступенчатый
    Давление срабатывания предохранительного клапана
    0,8 МПа (8,0 кгс/см²)
    Выходное соединение
    М16х1,5
    Входное соединение
    G 3/4”
    Выходное давление
    0,6 МПа (6,0 кгс/см²)
    Входное давление
    15 МПа (150 бар)
