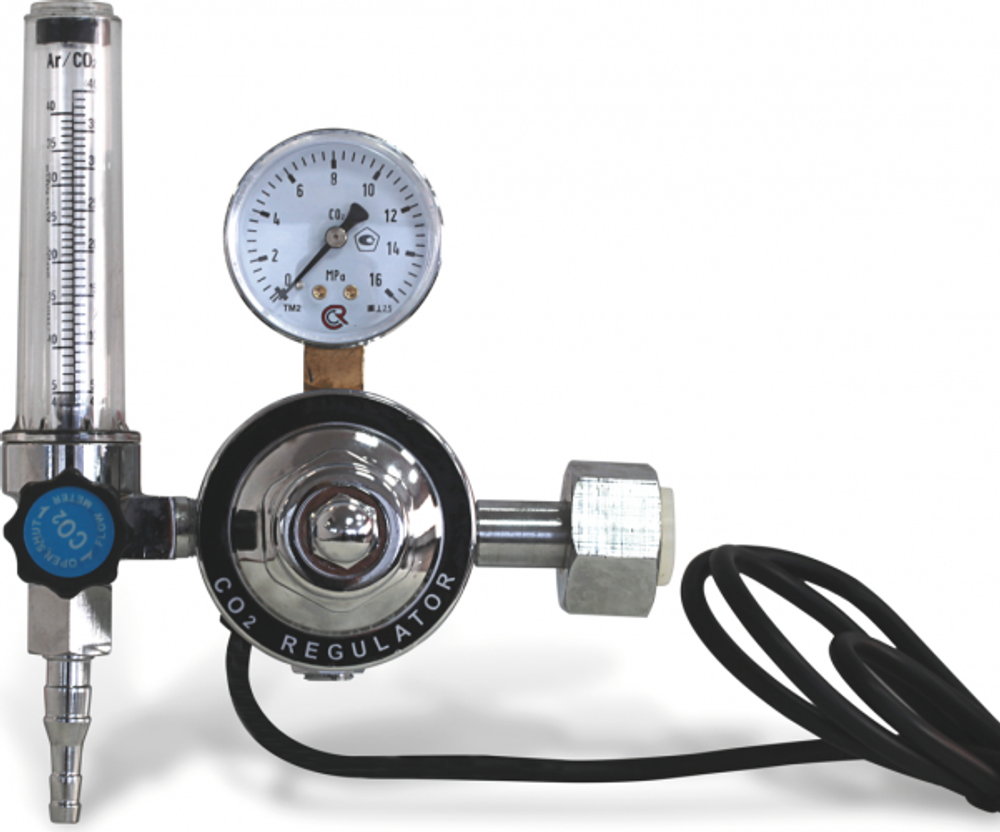

Регулятор расхода газа У30/АР40П-Р-КР2 (KRASS, ПТК)

Регулятор расхода газа У30/АР40П-Р-КР2 (KRASS, ПТК)
Предзаказ
Добавить в сравнение
Спросить о товаре
Под запрос
  •  Самовывоз
  •  Курьером
Описание
Характеристики
Отзывы
Описание

Регуляторы расхода газа (в дальнейшем - регуляторы) предназначены для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания постоянным заданного расхода.

Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.

Регуляторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур:

от +5° до +50°С – У30/АР40-КР2; У30/АР40-Р-КР2; У30/АР40-Р2-КР2;

от -30° до+50°С – У30/АР40П-Р-КР2 со встроенным подогревателем .

Регуляторы расхода У30/АР40П - Р - КР2 представляют собой модификацию регуляторов расхода с подогревом корпуса и по всем параметрам, кроме габаритов и массы соответствуют У30/АР40-Р-КР2 соответственно.

Комплектация:

  • Регулятор в собранном виде - 1.
  • Паспорт - 1.
  • Ниппель универсальный под рукав резиновый диаметром 6,3мм или 9мм по ГОСТ 9356-95 - 1*.
  • Гайка 19 - 1*.

*Ниппель и гайку 19 допускается поставлять в сборе с регулятором.

Устройство и принцип работы регулятора расхода газа УЗО/АР40П-Р-КР2

Регулятор присоединяется к баллону входным штуцером с помощью гайки с резьбой G ¾" по ГОСТ 6357-81.

Понижение давления газа, поступающего в регулятор из баллона, происходит путем его расширения при прохождении через зазор между клапаном и седлом в рабочую камеру регулятора.

Необходимый расход газа устанавливается вращением маховика и определяется по шкале ротаметра по верхней кромке шарика (для У30/АР40-КР2) по соответствующей шкале показывающего устройства для определения расхода.

Во всех регуляторах используется показывающее устройство для определения давления на входе.

Для определения расхода газа на регуляторах У30/АР40-Р-КР2 и У30/АР40П-Р-КР2 установлен 1 ротаметр на регуляторе У30/АР40-Р2-КР2- установлены 2 ротаметра.

На регуляторе У30/АР40-КР2 установлено показывающее устройство для определения расхода газа, которое имеет две шкалы:

  • черную для – СО2;
  • красную для – аргона;

Во всех регуляторах установлен предохранительный клапан, соединенный с рабочей камерой, и отрегулированный на начало выпуска газа при давлении 0,8 МПа (8 кгс/см2).

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 6,3 мм или 9 мм по ГОСТ 9356-75.

Для работы в условиях минусовых температур (до –30°С) предназначен регулятор расхода газа У30/АР40П-Р-КР2 со встроенным подогревателем, обеспечивающий обогрев корпуса регулятора. Для этого подогреватель необходимо подключить проводом к питающей сети переменного или постоянного тока напряжением 36+10%–15%В.

Для обеспечения работоспособности регуляторов расхода У30/АР40-КР2, У30/АР40-Р-КР2 и У30/АР40-Р2-КР2 при минусовых (до - 30°С) температурах окружающей среды и наибольшем расходе до 1,8 м³/ч (30л/мин) для СО2 необходимо использовать отдельно выпускаемый электроподогреватель ПУ-2, который предназначен для нагревания газа, поступающего в регулятор.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции регулятора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем. В регуляторе установлен предохранительный клапан, соединенный с рабочей камерой и отрегулированный на начало выпуска газа при давлении в интервале.

Рис.1 Регулятор расхода газа баллонный одноступенчатый У30/АР40П-Р-КР2:

  • Мембрана.
  • Штуцер входной.
  • Узел ротаметра.
  • Клапан редуцирующий.
  • Предохранительный клапан.
  • Винт.
  • Пружина клапана.
  • Гайка 32.
  • Стопорная гайка.
  • Крышка регулятора.
  • Упор маховика.
  • Шайба 34.
  • Пружина задающая.
  • Толкатель.
  • Штуцер соединительный.
  • Корпус регулятора.
  • Элемент фильтрующий.
  • Этикетка.
  • Уплотнитель 10.
  • Вентиль ротаметра.
  • Показывающее устройство для определения входного давления.
  • Прокладка 19(входит в состав сборки п.2).
  • Ниппель универсальный.
  • Гайка 19.
  • Подогреватель.
  • Крышка подогревателя.
  • Шнур.

    • Рис.2 Регуляторы расхода газа баллонне одноступенчатые У30/АР40-Р-КР2 и У30/АР40-Р2-КР2:

  • Мембрана.
  • Штуцер входной.
  • Узел ротаметра.
  • Клапан редуцирующий.
  • Предохранительный клапан.
  • Прокладка.
  • Винт.
  • Пружина клапана.
  • Гайка 32.
  • Стопорная гайка.
  • Крышка регулятора.
  • Упор маховика.
  • Шайба 34.
  • Пружина задающая.
  • Толкатель.
  • Штуцер соединительный.
  • Корпус регулятора.
  • Элемент фильтрующий.
  • Этикетка.
  • Уплотнитель 10.
  • Вентиль ротаметра.
  • Показывающее устройство для определения входного давления.
  • Прокладка 19 (входит в состав сборки п.2).
  • Ниппель универсальный.
  • Гайка 19.

    • Рис.3 Регулятор расхода газа баллонный одноступенчатый У30/АР40-КР2:

  • Маховик,
  • Крышка редуктора,
  • Упор маховика,
  • Пружина задающая,
  • Мембрана редуктора,
  • Шайба,
  • Клапан редуцирующий,
  • Пружина клапана,
  • Корпус редуктора,
  • Показывающее устройство для определения расхода газа,
  • Показывающее устройство для определения высокого давления,
  • Толкатель,
  • Элемент фильтрующий,
  • Прокладка,
  • Гайка 32,
  • Штуцер входной,
  • Клапан предохранительный,
  • Втулка выходная,
  • Гайка 19,
  • Ниппель универсальный,
  • Уплотнитель под манометр,
  • Уплотнитель под манометр.

    • Правила эксплуатации:

    Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на регуляторе показывающих устройств для определения расхода и давления газа и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки.

    При использовании регулятора с встроенным нагревателем необходимо проверить целостность кабеля питания.

    Присоединить регулятор к баллону и к его выходу присоединить оборудование - потребитель газа и закрыть его, вентиль расхода газа. Установить рабочее давление и проверить герметичность соединений регулятора и "самотек". После прекращения расхода газа стрелка показывающего устройства расхода газа должна остановиться, т. е. не должно происходить медленного нарастания расхода газа.

    Перед запуском регулятора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения расхода и давления газа с корпусом регулятора расхода. При нарушении герметичности необходимо подтянуть резьбовые соединения.

    ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕГУЛЯТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕГУЛЯТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕГУЛЯТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ! ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕГУЛЯТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.

    Меры безопасности:

    При эксплуатации регулятора расхода во время работ по газопламенной обработке металлов необходимо соблюдать Правила техники безопасности и гигиены труда, требования ГОСТ 12.2.008-75 "Оборудование и аппаратура для газопламенной обработки металлов и термического напыления покрытий. Требования безопасности ".

    Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор расхода.

    Присоединительные элементы регулятора расхода и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

    При эксплуатации регулятора с подогревателем необходимо соблюдать также "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

    Категорически запрещается подавать на подогреватель напряжение питания больше чем 36+10% В.

    Категорически запрещается прикасаться к подогревателю при его работе, так как температура корпуса может достигать +55°С.

    Характеристики
    Габариты
    180 х 168 х 153 мм
    Потребляемая мощность
    190 Вт
    Напряжение питания
    36 В
    Газ
    Углекислый газ/Аргон
    Вес
    1,55 кг
    Расход газа
    1,8 м³/ч (30 л/мин)/2,4 м³/ч (40 л/мин)
    Давление срабатывания предохранительного клапана
    0,8 МПа (8,0 кгс/см²)
    Выходное давление
    0,6 МПа (6,0 кгс/см²)
    Входное давление
    20 МПа (200 кгс/см²)
    Температура нагрева корпуса
    50±5°С
