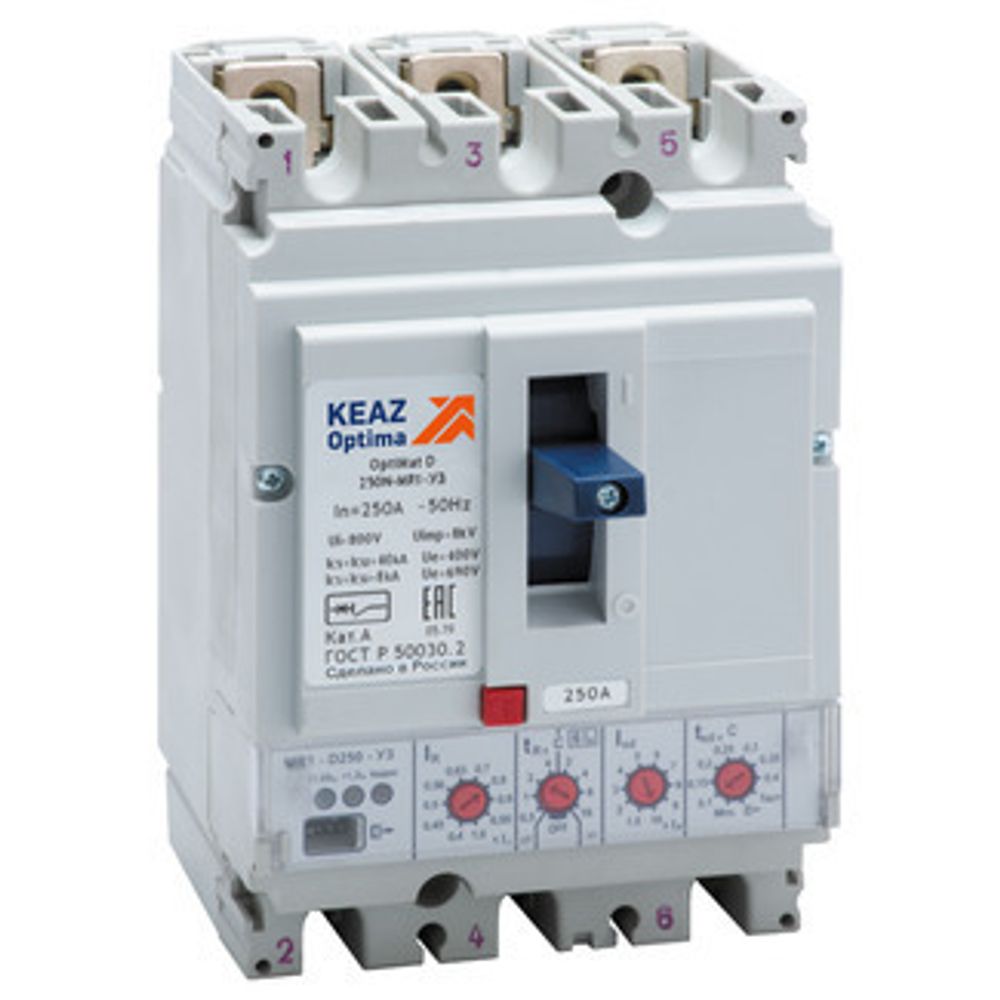

Name: Выключатель автоматический OptiMat D250H-MR1-У3
SKU: 144411
Price: 6800057.0 UZS
Availability: PreOrder

Самовывоз
Курьером

Описание

Характеристики

Отзывы

Описание

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 65 кА на номинальный ток 250 А .

Классификация:

Тип приёмки: ОТК .
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
Тип изделия: Выключатель автоматический;
код ТН ВЭД: 8536209008.

Электротехнические характеристики:

С расцеплением под напряжением: Да.
Тип расцепителя: MR1.0.
Контрольная температура: 30°С.
Диапазон краткосрочной задержки расцепителя короткого замыкания: 0-0,4 с .
Время номинально кратковременно выдерживаемого тока tcw: 0,5 с .
Номинальный кратковременно выдерживаемый ток Icw: 3 000 А .
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1 .
Уставки по времени срабатывания расцепителя при токе 6IR: 0,5;1;2;4;OFF с .
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память: 2;4;8;16;OFF с .
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10 .
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd: 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн. с .
Уставки по току мгновенного срабатывания расцепителя Ii: 3000 А .

Монтажные характеристики:

Подходит для монтажа на DIN-рейку: Нет.

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: У3 .
Вибро-сейсмо стойкость: 9.
Комплексная защита от замыканий на землю: Нет.
Категория применения: A .

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015 .
Тип элемента управления: Рычажковый (перекидной рычаг).
Возможность установки индикатора отключения: Да.
Моторный привод встроенный: Нет.

Характеристики

Количество в упаковке

1 шт.

Габариты

105 х 162,5 х 122 мм

Производитель

КЭАЗ

Степень защиты

IP30

Рабочая высота

2 000 м

Вес

2,108 кг

Предельная коммутационная способность переменного тока Icu

10 кА, (65 кА)₂

Номинальный ток In

250 А

Номинальное импульсное напряжение Uimp

8 кВ

Вид расцепителей

Электронный

Номинальное рабочее напряжение переменного тока Ue

690 В, (400В)₂

Вспомогательные (свободные) контакты

Нет

Регулировка максимальных расцепителей тока

Да

Род тока

АС

Частота тока

50 Гц

Номинальное напряжение изоляции Ui

800 В

Диапазон регулировки теплового расцепителя

0,4 - 1In А

Номинальная рабочая наибольшая отключающая способность Ics

100% Icu

Количество полюсов

Уставка расцепителей токов короткого замыкания

1,5 - 10In

Диапазон рабочих температур

от -40°С до +70°С

Диапазон рабочего напряжения

24 - 690 В

Наличие привода

Ручной

Номинальный продолжительный ток Iu

250 А

Способ монтажа

Винт

Присоединение внешних проводников

Переднее

Максимальное сечение присоединяемых проводов

70 мм²

Способ установки

Стационарный с креплением на панели

Категория применения по селективности

Неселективный

Возможность самостоятельного подключения дополнительных устройств

Да

Тип подключения

Болтовое соединение

Предельная коммутационная способность переменного тока Icu при 400АС

65 кА

Вид присоединяемых проводников

Шина/Провод

Предельная коммутационная способность переменного тока Icu при 690AC

10 кА

Максимальное сечение присоединяемых медных шин

6 х 25 мм
