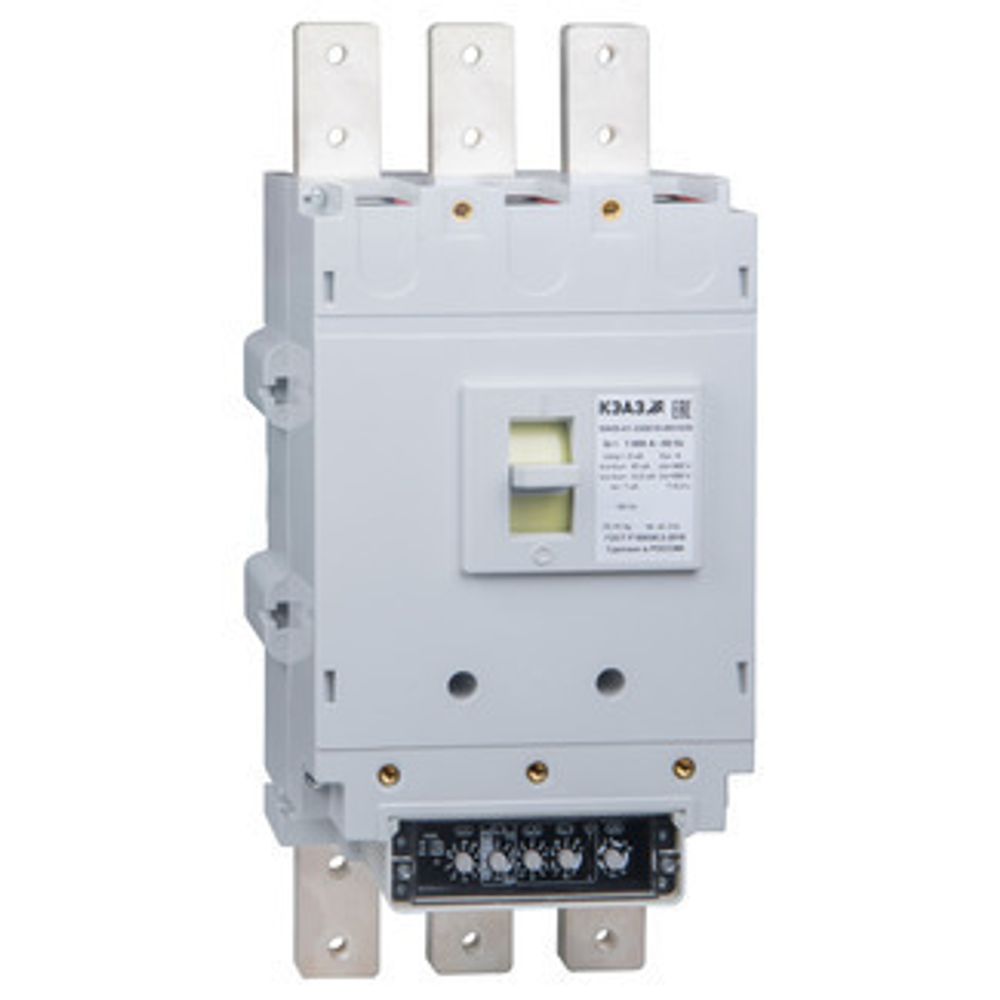

Name: Выключатель автоматический ВА55-41-330010-1000А-690AC-УХЛ3-КЭАЗ
SKU: 446531670
Price: 13751659.0 UZS
Availability: PreOrder

Самовывоз
Курьером

Описание

Характеристики

Отзывы

Описание

Блочный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 55 кА на номинальный ток 1000 А .

Классификация:

Тип приёмки: ОТК .
Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228).
Тип изделия: Выключатель автоматический;
код ТН ВЭД: 8536209008.

Электротехнические характеристики:

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1 .
Уставки по времени срабатывания расцепителя при токе 6IR: 2;4;8;16;OFF с .
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10 .
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd: 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн. с .
Уставки по току мгновенного срабатывания расцепителя Ii: 20000 А .
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF .
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью: 2;4;8;12;OFF с .

Эксплуатационные характеристики:

Климатическое исполнение и категория размещения: УХЛ3 .

Дополнительные особенности:

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007.
Дополнительное оборудование: Нет.
Дополнительный расцепитель: Нет.
Наличие вспомогательных контактов сигнализации: Нет.

Характеристики

Количество в упаковке

1 шт.

Габариты

250 х 523 х 200 мм

Производитель

КЭАЗ

Степень защиты

IP00

Вес

26,0 кг

Предельная коммутационная способность переменного тока Icu

33,5 кА, (55 кА)₂

Номинальный ток In

1000 А

Вид расцепителей

Электронный

Номинальное рабочее напряжение переменного тока Ue

690 В, (400В)₂

Вспомогательные (свободные) контакты

Нет

Регулировка максимальных расцепителей тока

Да

Род тока

АС

Частота тока

50/60 Гц

Номинальное напряжение изоляции Ui

660 В

Номинальная рабочая наибольшая отключающая способность Ics

100% Icu

Предельный ток селективности Is

20 кА

Наличие независимого расцепителя

Нет

Количество полюсов

Диапазон рабочих температур

от -50°С до +55°С

Наличие привода

Ручной

Номинальный продолжительный ток Iu

1000 А

Способ монтажа

Винт

Присоединение внешних проводников

Переднее

Способ установки

Стационарный с креплением на панели

Категория применения по селективности

Селективный

Возможность самостоятельного подключения дополнительных устройств

Нет

Предельная коммутационная способность переменного тока Icu при 400АС

55 кА

Вид присоединяемых проводников

Шина/Провод

Предельная коммутационная способность переменного тока Icu при 690AC

33,5 кА

Максимальное сечение присоединяемых медных шин

2(60х12) мм
